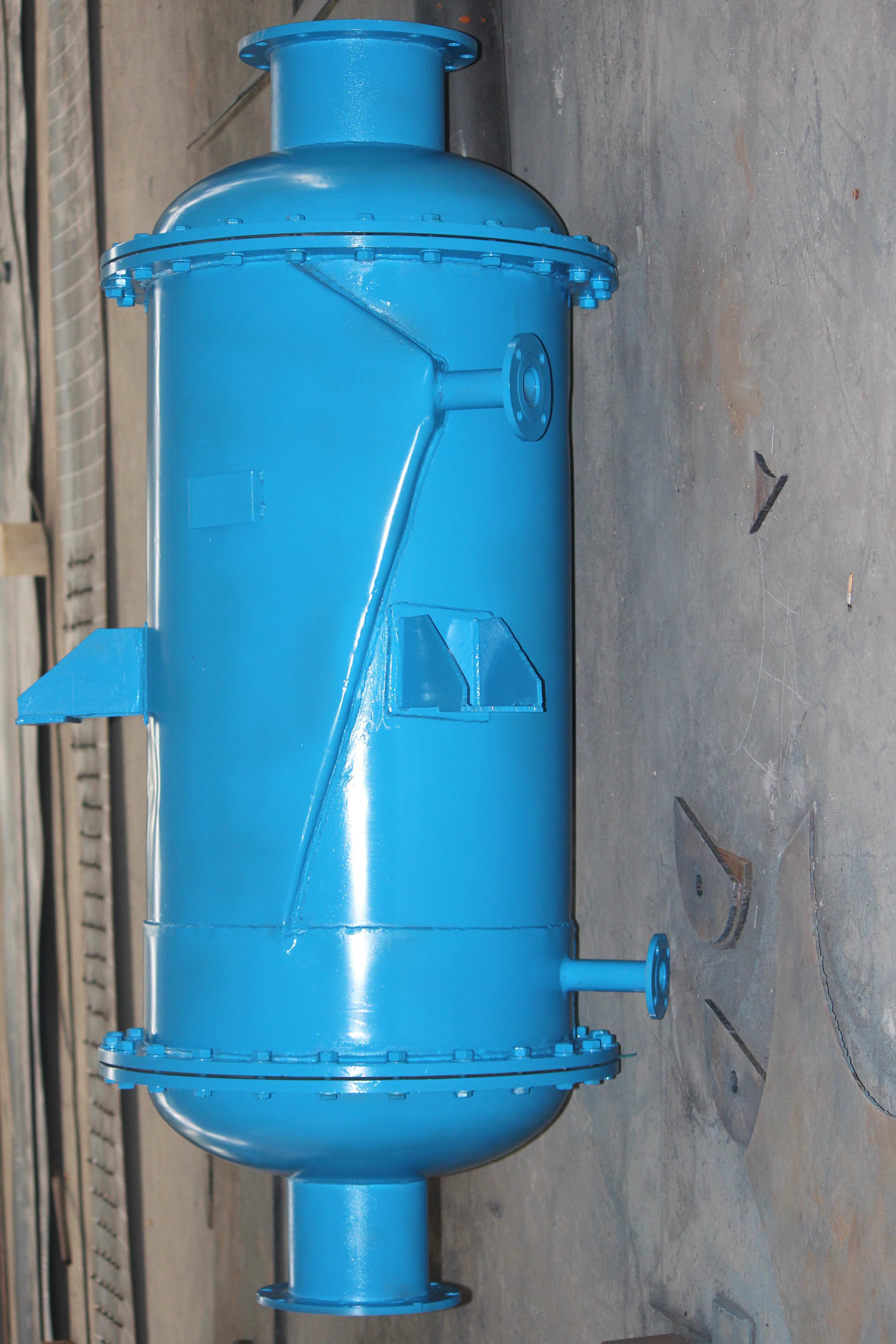

螺旋板式換熱器是一種高效的緊湊型換熱設備，主要適用于汽-汽、液-液、汽-液的換熱。螺旋板式換熱器的型式主要有可拆式和不可拆式的兩種型式?，F(xiàn)行制造標準為NB/T47048-2015《螺旋板式換熱器》。其換熱原理及結構決定了它具有結構緊湊、操作靈活、傳熱系數高、安裝方便等特點。

螺旋板式換熱器換熱原理及特點

螺旋板式換熱器是一種間壁式換熱器。將兩張金屬板材卷制而成均勻的螺旋通道，分別通過兩種不同溫度的流體時，物料介質通過螺旋板壁進行熱量傳遞，低溫流體被加熱，高溫流體冷卻或冷凝，從而實現兩種流體傳熱的過程。兩種物料介質可進行逆流流動，并且螺旋板間的定距柱增加了流體湍流現象，可增強了換熱效果，即使傳熱流體的溫差較小，也能達到較理想的換熱效果。并且流體沿螺旋方向流動滯留層薄，故傳熱系數大，傳熱效率高，最高總傳熱數3000Kcal/（㎡.h℃），其適用于溫度高，粘度適中的場合。螺旋板式換熱器安裝時應該注意要水平、對正，不能產生額外的應力，以免換熱器運行后對其造成損壞。連接的管道安裝時應該利用走向來吸收熱膨脹，以免對螺旋板換熱器管口的損壞。設備安裝完畢后還要根據需要對其進行防腐處理，比如在金屬表面涂防腐漆、采用耐腐蝕材料、在腐蝕性介質中加入少量的緩蝕劑等措施。

螺旋板式換熱器在化工醫藥行業的應用

螺旋板式換熱器應用非常廣泛，尤其是在化工、醫藥行業得到了廣泛的應用，在這些行業領域中可滿足各種物料加熱、冷卻、冷凝、余熱回收濃縮和消毒等工藝要求。在醫藥、化工行業物料的升溫、降溫、蒸餾、蒸發濃縮單元加熱器冷凝器較多采用的就是螺旋板式換熱器，其所用的設備費用是管殼式換熱器的三分之一左右，整個系統占用空間大幅縮減，更為緊湊。
