新鄉市雙誠環保設備有限公司生產的液環真空泵站在食品機械，醫藥包裝，滅菌設備，紡織印染塑料制品等行業應用廣泛，受到廣大新老客戶好評。

  液環真空泵站在某些工況還可用于回收尾氣中有機溶劑。

  目前在同樣硬件配置（泵、換熱器、緩存器）下，有兩種電氣控制方案。

  現就電氣配置方案一做下簡單介紹，此配置方案主要由“觸摸屏+PLC+變頻器”組成達到精準控制循環液溫度和恒負壓。

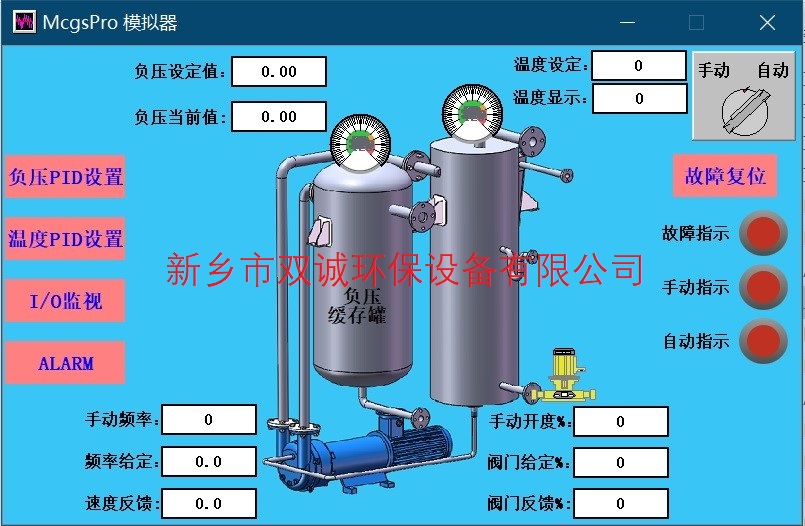

  主控畫面如下圖：

  電氣系統：

  1、電源三相四線制AC380V；主流功率4KW、5.5K等可選。.

  2、模擬量信號：

  A、1路輸入PT100熱電阻，變送后用于測量溫度后顯示當前溫度，經PID運算后4-20MA輸出控制閥門開度來達到調節循環液體溫度的目的；

  B、1路4-20MA模擬量輸入測量閥門開度后顯示閥門開度，閥門為電子閥門，1路4-20MA輸出控制閥門開度，1路4-20MA反饋閥門當前開度；

  C、1路模擬量輸入4-20MA測量負壓力值并顯示當前負壓值，經PID運算后1路模擬量輸出0-10V調節真空泵轉速并顯示當前給定頻率，1路模擬量4-20MA反饋變頻器轉速并顯示當前轉速；

  共計4路AI模擬量輸入、2路AO模擬量輸出（均為4-20MA模擬量）。

  3、開關量信號：

  可接急停按鈕開關信號一個DI, 故障復位信號1個DI,變頻器故障信號一個DI，變頻器運行指示燈一個DO，閥動作指示燈1DO,故障指示燈1DO,變頻器復位1DO，變頻器啟動1DO，共計3個開關量DI輸入、4個開關量DO輸出。

  4、“觸摸屏+PLC+變頻器”版本功能如下：

  A、自動狀態可設定需要負壓值-1~0MPA,循環液溫度設定0-100°C；

  B、手動狀態可設定泵的變頻器頻率，可設定閥門開度0-100%；

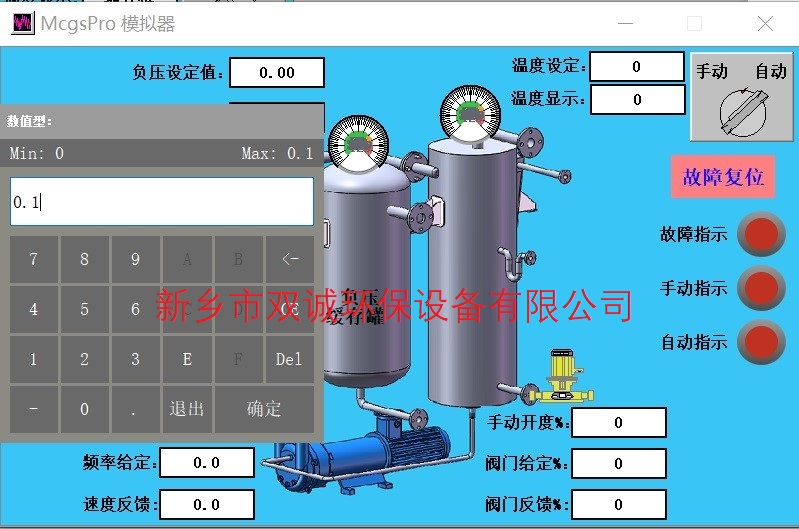

  C、負壓和溫度經PID分別控制真空泵和循環液溫度調節閥，需要設置數值點擊對應文本框即可，如下圖：

  E、PID設定功能參考如下圖：

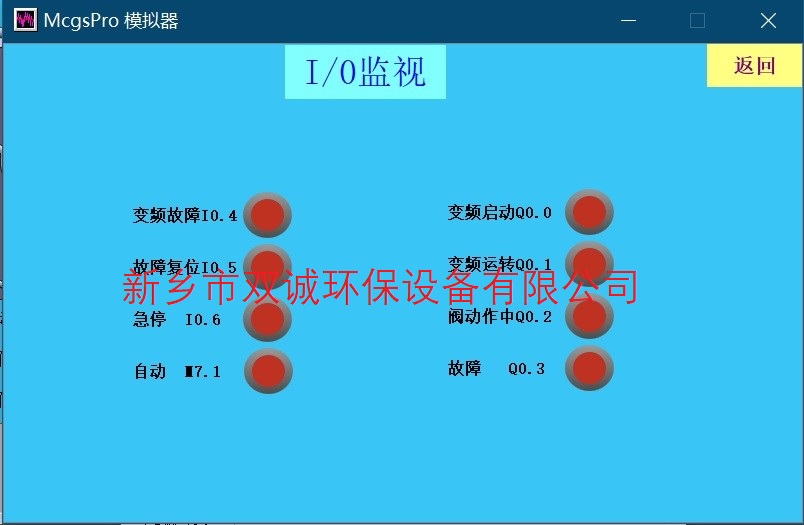

 F、I/O監視功能參考如下圖：

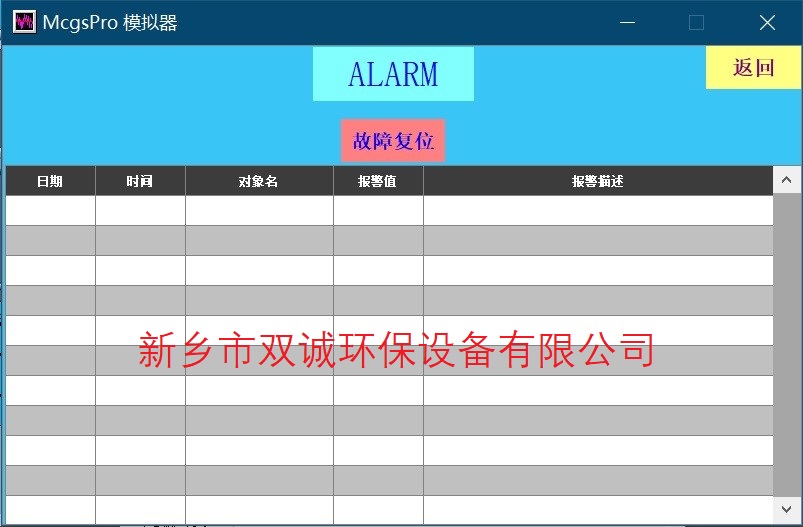

G、報警記錄功能參考如下畫面：

液環真空泵站方案一設備特點：

  1、方便設定負壓大小、方便維修管理；

  2、恒負壓控制精度高；

  3、安全性高、結構簡單，體積小，抽速大，真空度高，耗能低。長時間停機不卡死等特點。

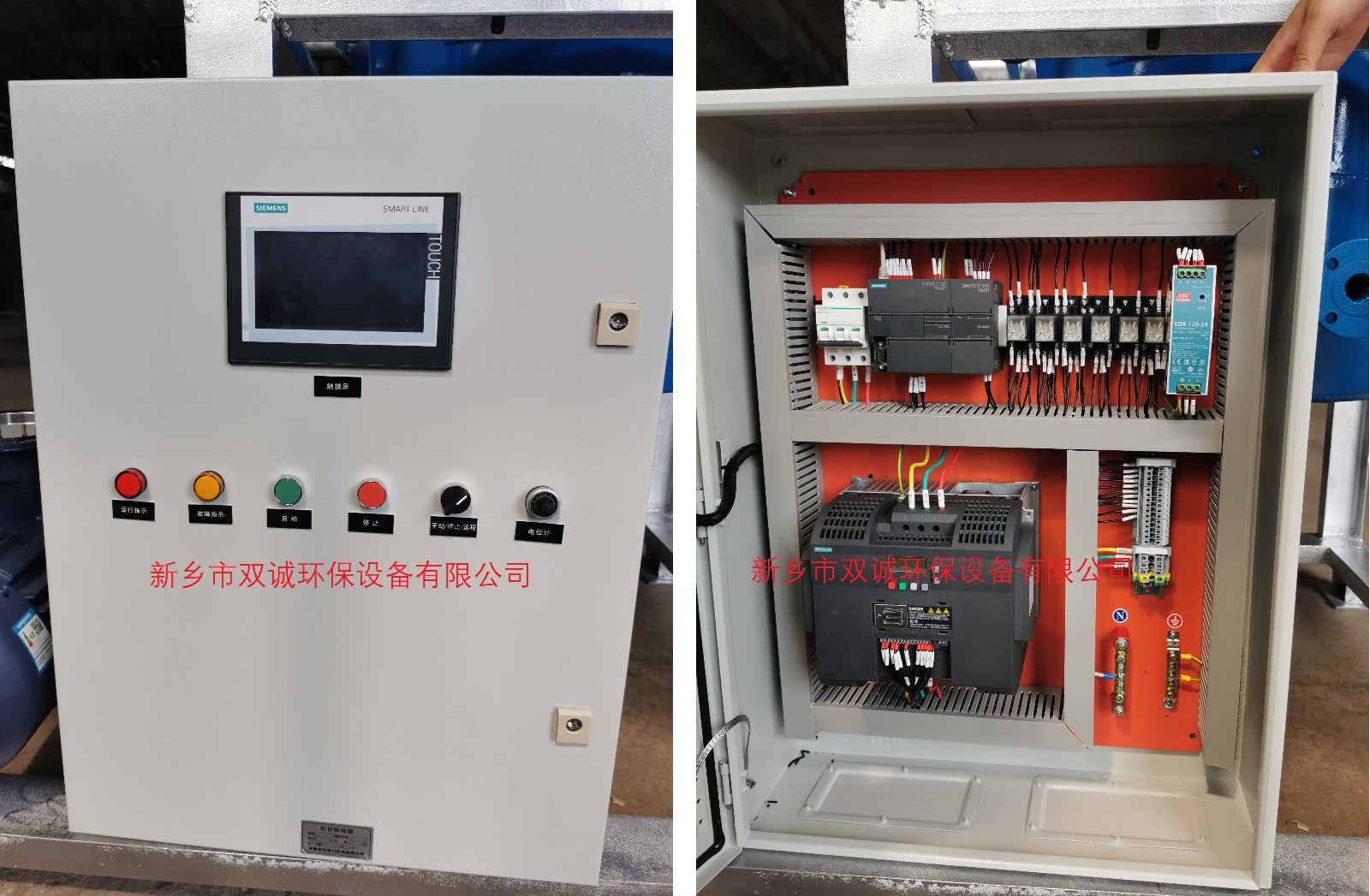

 液環真空泵站方案一設備控制柜外觀：

  為某客戶制作的設備控制柜照片如下，也可根據工況按照客戶要求制作成防爆箱體。
